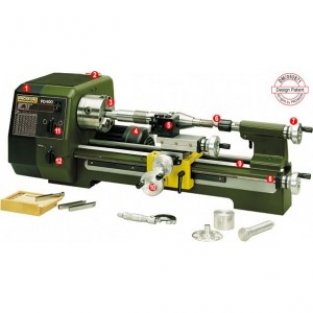

PR24400 Draaibank PD 400

Informatie:

• Voor het vlak-, langs-, conisch- en uitdraaien, snijden van binnen- en buitendraad, sleuven enz.
• Voor het bewerken van staal, non-ferro metaal (aluminium, messing, enz.).
• Trillingvrij werken ook bij hoogste belasting.
• Uitgebreid en nuttig toebehoren is leverbaar.
• Aan het bed is reeds aanwezig een gefreesd pasvlak voor de freesinrichting PF 400 (met tapgaten).

Technische gegevens:

• Tussen de centers 400 mm, centerhoogte 85 mm.
• Max. werkstukdiameter boven het support 116 mm.
• Met dwarsribben versterkt machinebed uit hoogwaardig gietijzer, met geslepen “wijd uit elkaar” liggende prismageleiding (vooral belangrijk bij freeswerk).
• Overmaatse hoofdspil met 2 nastelbare kegelrollagers en boring voor MC 3 aan klauwplaatzijde. Spildoorlaat 20,5 mm.
• Rondloopnauwkeurigheid zonder klauwplaat 5/1000 mm.

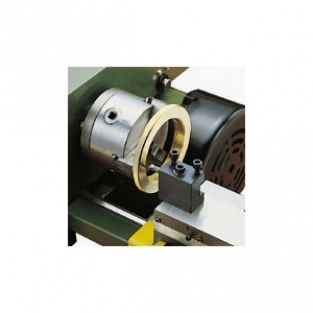

• Nauwkeurige drieklauwplaat Ø 100 mm.
• 6 Spindeltoerentallen door verleggen van de aandrijfriem: stand 1: 80 / 330 / 1.400 omw/min; stand 2: 160 / 660 / 2.800 omw/min.
• Motor met 550 Watt afgiftevermogen. Handwiel (2-delig) met instelbare 0-punt.
• Voor dwarsslede en bovenslede. 1 deelstreep = 0,025mm. 1 omw. = 1,0 mm. Voor de losse kop en de spindel. 1 deelstreep = 0,05 mm. 1 omw. = 1,5 mm. Omschakelbaar, Automatische voeding ( oftewel 0,07 of 0,14 mm / omw.)
• Ingebouwde draadsnijinrichting voor linkse en rechtse draad met verwisselbare wielen voor 19 spoedmaten (metrisch): 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 -0,8 - 0,9 - 1,0 - 1,25 - 1,50 - 1,75 - 2,0 - 2,5 - 3,0 mm.
•  Ook voor WW-draad
